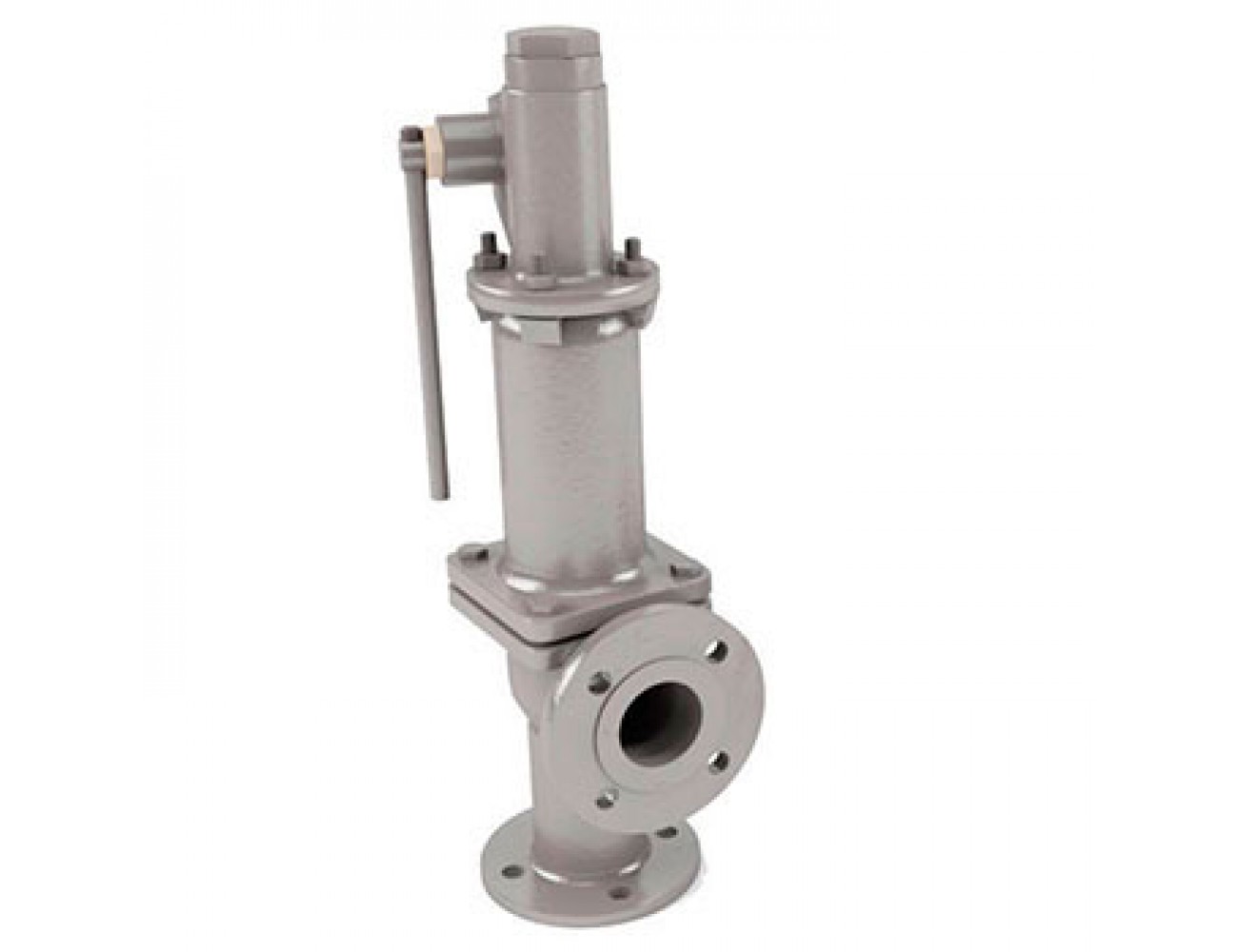

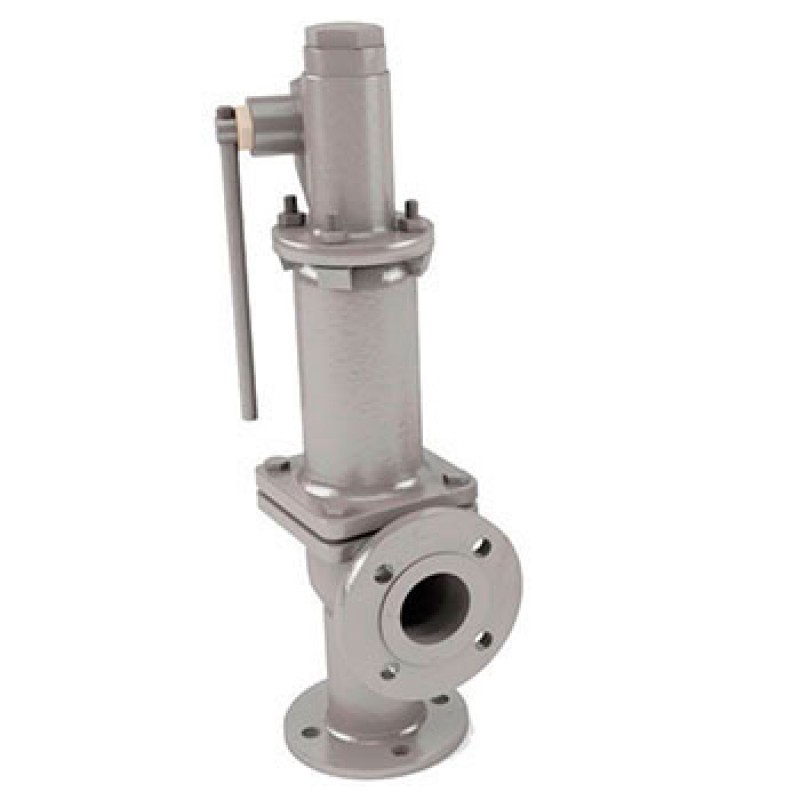

Описание клапана 17с21нж

Клапан предохранительный 17с21нж — пружинный, двухпозиционный, фланцевый клапан с номинальным давлением Ру 0,6 МПа и рабочей температурой от −40 до +425 °C. Оснащён узлом принудительного (ручного) открытия.

Основное назначение клапана — защита трубопроводных систем и механизмов от критического избыточного давления путём сброса излишка в атмосферу или отводящую ёмкость до нормального значения с последующим автоматическим или ручным возвратом в рабочий режим.

Направление потока рабочей среды — под золотник (обозначено стрелкой на корпусе клапана).

Материалы и конструкция

• Корпус: сталь 25Л
• Основные детали: сталь 20Х13Л
• Пружина: сталь 50ХФА
• Уплотнение седло-золотник: нержавеющая сталь

Технические характеристики и размеры

Выпускается в следующих диаметрах присоединения (вход/выход):

• Ду 50/80 мм
• Ду 80/100 мм
• Ду 100/150 мм
• Ду 150/200 мм

Дополнительная комплектация и опции

При заказе клапана 17с21нж в нашей компании устройство может быть дополнительно укомплектовано КОФ и крепежом:

• Фланец на входе — исполнение 3, Ру 4,0 МПа
• Фланец на выходе — исполнение 1, Ру 1,6 МПа (по ГОСТ 12815-80)
